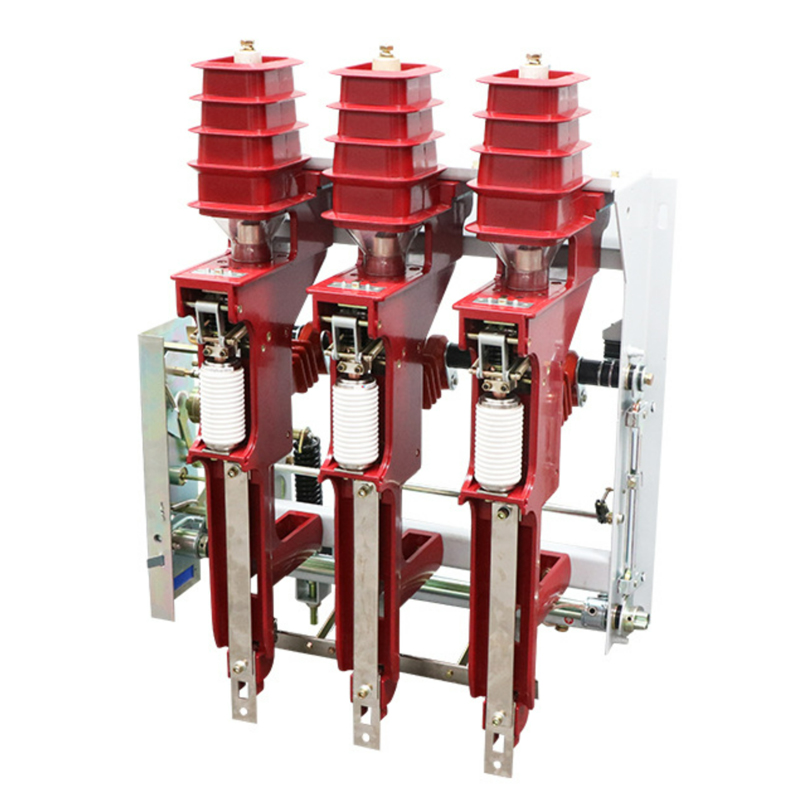

FZN25-12(D、R) T630-20
概述
FZN25、FZRN25型真空负荷开关和组合电器，适用三相交流50Hz环网或终端供电和工业用电装备中，作负荷控制和短路；ぶ，负荷开关分合负荷、闭环电流、空载变压器和电缆充电电流 。组合电器可以开断直至额定短路电流的任何电流 。接纳直动式隔离断口和真空弧室联动 。具有手动和电动功效 。
FZN25、FZRN25奇异的传动结构设计，灭弧室仅在关合和开断的瞬间遭受高压，故体积小，重量轻 。
FZN25、FZRN25可实现隔离断口和灭弧室断口的一次性操作 。
FNZ25、FZRN25在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既包管了清静又利便了磨练 。
型号及寄义
主要手艺参数
|
项目 |
单位 |
参数 |
||
|
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|||
|
额定电压 |
KV |
12 |
||
|
额定频率 |
HZ |
50 |
||
|
额定电流 |
A |
630 |
125 |
|
|
额定绝缘水平 |
1min工频耐压 |
KV |
灭弧室断口30；对地、相间42；隔离断口48 |
|
|
雷电攻击耐压 |
KV |
对地、相间75；隔离断口85 |
||
|
额定动稳电流（峰值） |
KA |
50 |
- |
|
|
4S热稳固电流 |
KA |
20 |
- |
|
|
额定有功负载开断电流 |
A |
630 |
125 |
|
|
额定闭环开断电流 |
A |
630 |
125 |
|
|
额定电缆充电开断电流 |
A |
10 |
10 |
|
|
开断空载变压器容量 |
KVA |
1250 |
1250 |
|
|
额定短路开断电流 |
KA |
- |
31.5 |
|
|
额定转移电流、额定交接电流 |
A |
- |
2000 |
|
|
熔断器型号 |
- |
SDLAJ-12 SFLAJ-12 |
||
|
撞击器输出能量 |
J |
- |
2-5（中等） |
|
|
额定短路关合电流 |
KA |
50 |
||
|
接地开关额定动稳固电流 |
KA |
50 |
||
|
接地开关2S热稳固电流 |
KA |
20 |
||
|
辅助回路额定电压 |
V |
AC/CD：220/110 |
||
|
机械寿命 |
次 |
10000 |
||
FZRN25-12D/125-31.5 真空负荷开关-熔断器组合电器形状及装置尺寸(mm)
FZN25-12D/T630-20 真空负荷开关形状及装置尺寸(mm)
