一.概述

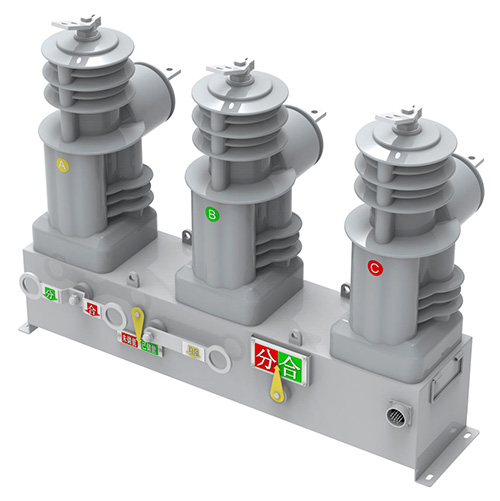

ZW32-12F/630型一二次深度融合成套柱上断路器接纳弹簧操作机构驱动的三极联动结构,每相极柱集成真空灭弧室、电压电撒播感器、取电电容,实现线路开合、电压电流检测、电能取电等功效。知足配网自动化、小型化、智能化生长要求。 具有结构紧凑、重量轻、免维护等优点。收支线两头都设置电压传感器和电容取电,除做分界断路器外,还可做分段、联络断路器使用。
● 接纳三极联动结构,三相固封极柱共一个底座和一个操作机构。
● 极柱接纳环氧树脂+包胶工艺,抗紫外线、防碰撞、免维护。
● 极柱集成真空灭弧窒、电压电撒播感器、取电电容,具有结构紧凑、体积小、重量轻、免维护等优点。
● 电压传感器接纳电容分压+隔离结构,准确、清静、抗滋扰。
● 电撒播感器接纳低功耗、低温飘铁芯线圈,准确、清静、抗滋扰。
● 电容取电功效替换古板的 PT取电,体积小、重量轻、功耗小,阻止铁磁饱和和铁磁谐振。
● 每相绝缘极柱收支线两头都可装 1 组 EVT 和电容取电,知足分界、分段、联络断路器要求。
● 操作机构选用最可靠的弹簧操念头构操作, 行动可靠、机械寿命长。
● 断路器接纳全密封结构,有防潮、防凝露性能,可用于高温湿润地区使用。
3.1. GB1984-2003 高压交流断路器
3.2. GB/T11022-1999高压开关装备和控制装备标准的共用手艺要求
3.3.JBT11203-2011 高压交流真空开关装备用固封极柱标准
3.4.TCES018-2018配电网10kV及20kV交撒播感器手艺条件
额定值
额定电压:12kV
额定频率:50Hz
额定电流:630A
绝缘水平
额定电压因素:1.2(一连),1.9(8小时)
1min 工频耐压,干试:42kV/48kV(断口)
1min 工频耐压,湿试:34kV
局部放电:≤20pC(14.4kV)
雷电攻击耐压(峰值):75/85kV
绝缘电阻:≥1000MΩ
载流能力
每相回路电阻:≤80?Ω
一连热电流(温升小于50k):1.1InA
短时耐受电流:20kA(4s)
额定峰值耐受电流:50kA
开断能力
额定短路开断电流:20kA
额定短路关合电流(峰值):50kA
额定操作顺序:C-0.3s-CO-180s-CO
电寿命(额定短路电流开断次数):30次
机械寿命:10000次
断路器机械参数
触头开距:9±1mm
触头超程:2mm
平均合闸速率:0.6±0.2m/s
平均分闸速率:1.1±0.2m/s
合闸弹跳时间:≤2ms
三相差别期:≤1ms
合闸时间:≤45ms
分闸时间:≤40ms
弹簧操作机构
储能电机额定电压:DC24V
储能电机额定功率:70W
额定操作电压:DC24V
电压传感器部分性能指标
温度规模:-40℃~+70℃
额度频率:50Hz
额定一次电压:10/√3kV
额定一次电压:相序:3.25/√3V,零序:6.5/3V
基本准确度:0.5/3P
额度负载:综合阻抗1MΩ
准确度与频率关系:
0.5级或1级(频率的转变规模49.5~50.5Hz)
3P(频率的转变规模48~51Hz)
绝缘电阻:1000MΩ
电撒播感器部分性能指标
温度规模:-40℃~+70℃
额度频率:50Hz
额定一次电流:相序600A, 零序20A
额定二次电压:相序1V,零序0.2V
基本准确度:相序0.5S/5P10、零序1S/10P10
综合阻抗:20kΩ
额定一连热电流:720A
额定短时热电流:20kA/3s
额定动稳电流:50kA
